氣動蝶閥

溫州閥門廠家 > 閥門產品展示 > 氣動閥門系列 > 氣動蝶閥 >

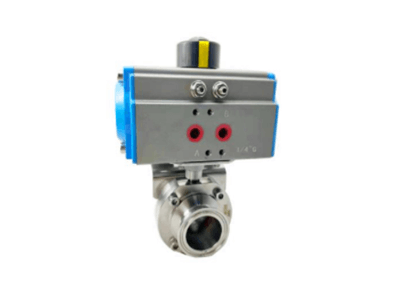

D681F-10P型不銹鋼衛生級氣動卡箍式快裝蝶閥

產品簡介

配用執行機構：立式（豎式，全不銹鋼的氣動執行器），也可選配GT、AT、AW系列單雙作用氣動執行器，根據客戶自己選擇。對于有些衛生級系統管道，要求顏色都是不銹鋼的，就選擇立

訂購熱線：13250886677

在線咨詢

產品介紹

AT型不銹鋼衛生級氣動快裝蝶閥/卡箍式蝶閥/食品蝶閥

衛生級氣動蝶閥

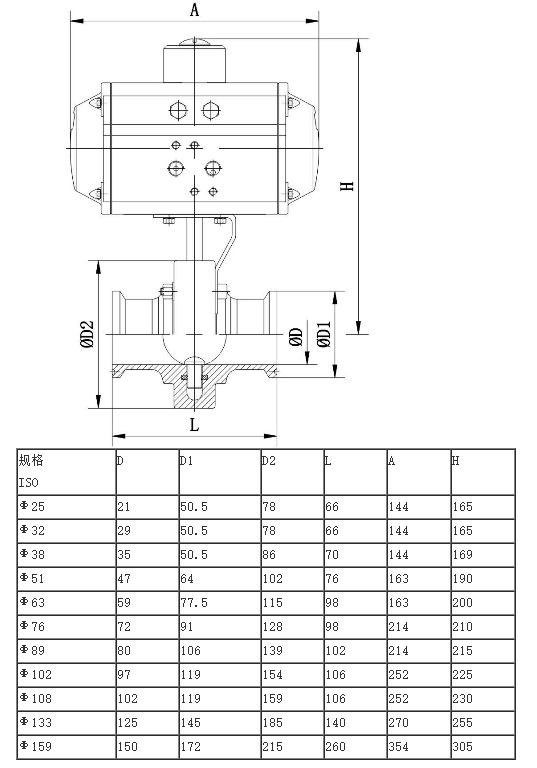

規格：Ф19~Ф

參數：

產品認證：ISO9001：2008，

閥體材質：不銹鋼 304、

驅動類型：氣動控制（常開、常閉、雙作用）

工作溫度： -20℃~150℃

環境溫度：-10℃~60℃

公稱壓力：1.6mpa（16壓力）

控制壓力：手動/氣動

密封材質：丁晴無毒橡膠

適用介質：水、藥品、油、蒸汽、中性氣體或液體、乳品、有機溶劑、酸堿溶劑等

廣泛應用：食品、制藥、啤酒、飲料、生物工程、水處理、日化、機械設備、自動化設備等領域。

衛生級快裝蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種閥門。衛生級快裝蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

衛生級蝶閥產品特點：

具有可調情，且開閉迅速，操作方便；流量大而阻力小，可承愛較大的操作力矩，不晚扳斷，采用可折連接，結構簡單，維修方便。造型輕巧美觀，表面光亮而不粘塵，無毛刺質量保證。氣動蝶閥在我們的生活中有著重要的作用，是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多。

氣動蝶閥的主要優點：

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。氣動快裝蝶閥、氣動對夾蝶閥、氣動法蘭蝶閥、氣動焊接蝶閥、氣動外螺紋蝶閥。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性趨直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。
6、密封件可更換，且密封可靠達到雙向密封。
7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
8、氣動蝶閥可設計成法蘭連接和對夾連接。
9、驅動方式可選擇手動、電動或氣動。

性能規范

環境溫度－20℃～60℃

基本誤差帶定位器：小于全行程的±

回差帶定位器：小于全行程的±

配用執行機構：

立式（豎式，全不銹鋼的氣動執行器），也可選配 GT、AT、AW系列單雙作用氣動執行器，根據客戶自己選擇。對于有些衛生級系統管道，要求顏色都是不銹鋼的，就選擇立式氣動執行器，如果對車間系統管道外在無特意要求，配GT、AT等執行器也是可以的，功能一樣。
